¿Cuánta energía pierden los edificios? Medición con termografia y blower-door

2 octubre, 2013 by admin | 0 comments

La eficiencia energética es una suma de muchos elementos y actuaciones, desde equipos con altos rendimientos y bajos consumos, hábitos de consumo, aprovechamiento de recursos naturales (captación solar, geotérmica, eólica,…) hasta las características físicas del edificio que nos protege.

Es fácil encontrar abundante información sobre equipos e instalaciones eficientes. Los principales fabricantes de equipos suelen ser multinacionales con poderosos recursos de comunicación. Gracias a estas soluciones, es posible disponer de la energía necesaria para el confort y salubridad  con consumos reducidos. Son  las que llamamos MEDIDAS ACTIVAS. Gracias a su mayor rendimiento y eficiencia necesitaremos menos recursos energéticos que antes.

¿Pero qué ocurre si la energía que hemos generado (de forma eficiente) se nos escapa al exterior?

La envolvente del edificio es la que retiene el aire climatizado a la temperatura de confort. El calor puede atravesar el cerramiento de dos maneras:

- CONDUCCIÓN: es el modo en el que se transmite el calor a través de elementos sólidos, en función de su coeficiente de conductividad. En los puntos donde dicha conductividad sea más alta (materiales diferentes, contenido de humedad, degradación,…) y/o donde el espesor sea más reducido, nos encontraremos un PUENTE TÉRMICO, puntos de la envolvente donde se pierde más calor, a modo de goteras térmicas.

perdidas de calor

Puentes térmicos en forjados

La inspección termográfica es el medio más eficaz de estudiar y documentar los puentes térmicos de la envolvente, además de localizar otras patologías constructivas, como delaminaciones, aplacados  y zonas de riesgo ó afectadas por humedades. Debido a las características térmicas de los edificios, muy sensibles a las condiciones ambientales, es necesario contar con un termógrafo experimentado que determine las condiciones y momentos adecuados para la inspección, así como de cámaras calibradas de la máxima resolución y sensibilidad, a causa de la reducida amplitud térmica de las anomalías.

Las instalaciones de la vivienda han de aportar constantemente nueva energía para compensar la que se ha perdido a través de la envolvente. La solución a este problema pasa por mejorar el nivel de aislamiento térmico de la envolvente.



- CONVECCIÓN: Las envolventes no son estancas. Al calentar una vivienda se produce una zona de presión más alta en la zona superior, por lo que el aire climatizado (coste) se escapa al exterior por las fisuras (exfiltraciones), mientras que en la zona inferior las bajas presiones hacen que penetre (infiltraciones) el aire exterior sin climatizar (más coste). Esta circulación de aire climatizado se lleva la energía interior fuera de nuestra vivienda, y los equipos instalados han de renovar constantemente el aire perdido, calentando de nuevo el aire frio que penetra, disparando el consumo. Si no conocemos el caudal de este aire infiltrado, no podremos calcular la necesidad energética de cada vivienda.

Además, el aire interior que se escapa transporta humedad, que fácilmente puede condensar en el interior del muro, al estar más frio, creando condensaciones intersticiales que deterioran el cerramiento y favorecen la formación de colonias de moho, con el consiguiente riesgo de salud.

Esta circulación de aire permite que entren en nuestra vivienda polvo y agentes contaminantes del exterior, humos y olores, además de ser puentes acústicos aéreos.

La mejor ventana del mundo no servirá, si está mal colocada.

blower-door

Pérdidas de calor por falta de estanqueidad de ventanas

El ensayo BLOWER-DOOR, o test de estanqueidad al aire está regulado por la norma EN 13829, y se creó en Suecia en 1975. Está ampliamente establecido en casi toda Europa y Norteamérica como prueba de calidad en todo tipo de edificios. Además de medir las renovaciones/hora de aire debido a las infiltraciones no deseadas, permite localizar la situación de éstas. Su sellado permite una mejora energética muy alta a un coste mucho más reducido que otras intervenciones.

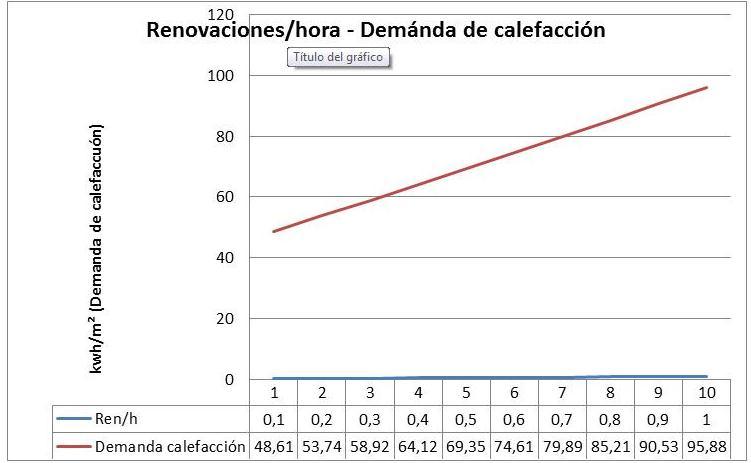

La cantidad de aire que suele atravesar la envolvente es sorprendentemente alto. Es habitual en la construcción mediterránea actual encontrar valores de infiltraciones superiores a 10 renovaciones/hora,( suele superar con mucho las renovaciones/hora necesarias para la ventilación), con lo que es fácil percibir el elevado coste energético que supone calentar el volumen interior de la vivienda tantas veces cada hora, cada dia, cada mes,…

Pérdidas de calor por renovaciones/hora del aire interior. Fuente: Departamento de I+D+i de ACR Grupo “Análisis del nivel de infiltraciones de los edificios de viviendas”.



Los edificios con buena estanqueidad son muy aptos para puedan ser calefactados mediante la ventilación mecánica con recuperación de calor, sin recurrir a ningún otro sistema, ó sistemas de baja temperatura, como la aerotermia.



Conclusión

La calidad de una envolvente (MEDIDA PASIVA) depende de un buen diseño, pero sobre todo de una buena ejecución (a semejanza con el casco de un barco). La correcta colocación de los aislantes térmicos y ensamblaje de los componentes de los cerramientos (paneles, carpinterías, conducciones,…) es básico para que la energía generada no se nos escape al exterior.

En eficiencia energética, las medidas activas sirven de poco con una mala envolvente. En cambio, una buena envolvente hará que las instalaciones, aunque sean antiguas, tengan que funcionar menos, reduciendo los consumos finales





Aplicaciones medioambientales de la termografia

10 septiembre, 2013 by admin | 0 comments

Los cuerpos calientes generan, en base a su temperatura y emisividad, entre otros, radiación infrarroja que puede ser captada por las cámaras infrarrojas. De este modo, es posible localizar a personas en labores de rescate, controlar poblaciones de ganado, ó localizar piezas de caza en la oscuridad.
TermaGraf ha participado en los estudios de la Conselleria de Medi Ambient, de la Generalitat Valenciana, para determinar la influencia de la construcción de la autovía Alcoy-Alicante en el comportamiento y rutas seguidas por la colonia de murciélagos de la Cova Juliana, la más importane de la Comunidad.

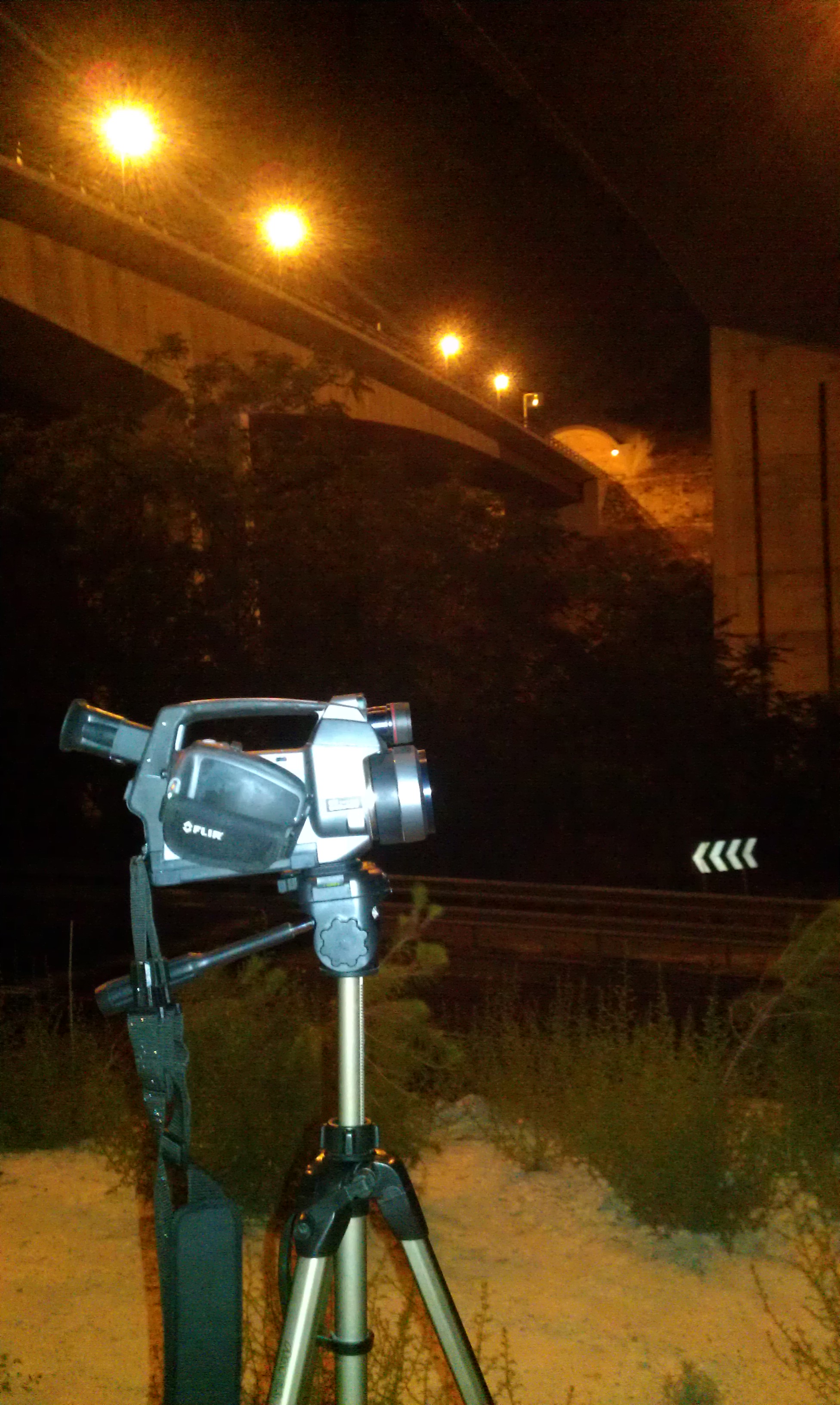

Para ello se realizaron filmaciones infrarrojas en los momentos en que la colonia abandonaba la cueva para la búsqueda de alimenos, estudiando las rutas seguidas y la posibles modificaciones en sus hábitos. Entre otras actuaciones, para proteger a la colonia del nuevo tráfico de vehículos, se protegieron unos 500 metros de autovia con un mallado que evite posibles atropellos de murciélagos
